WALLED GARDEN IP LIST - NETWORK MANAGEMENT MIKROTIK #11



CARA MEMBUAT WALLED GARDEN IP LIST - NETWORK MANAGEMENT

(WINBOX)

Alat dan Bahan :

  • Mikrotik RouterBoard (Spek Bebas)
  • Kabel LAN
  • Laptop / PC
          cara membuat dan pengkonfigurasian Walled Garden dengan Walled Garden IP List sama saja tetapi pengkonfigurasian pada Walled Garden IP List lebih detail / lebih spesifik.

disini akan dijelaskan cara membuat konfigurasian terhadapa Walled Garden IP List
secara step by step nya :

Winbox

pertama yang harus dilakukan adalah peng-konfigurasiaan pada NAT terlebih dahulu :

NAT

1. Step 1, Bukalah Software / Aplikasi Winbox, kemudian dilanjutkan dengan klik menu Wireless kemudian dilanjutkan dengan meng-Enable WLAN1 :


2. Step 2, Tab Security Profiles kemudian add (+), lalu isi menu konfigurasi pada gambar dibawah ini!


  • Mode : Dynamic Keys
  • Authentication Types : WPA PSK & WPA2 PSK
  • Unicast Ciphers : aes com & tkip
  • Group Chipers : aes com & tkip
  • WPA PSK : *Password Wifi*
  • WPA2 PSK : *Password Wifi*
  • Management Protection : Allowed

Kemudian klik Apply dan Ok

Catatan : Untuk PSK (Pre-Shared Key) menggunakan Wifi yang berada dekat pada perangkat masing-masing.

Security Profiles : mengisi Password menggunakan Password Wifi yang berada dekat perangkat masing-masing.

3. Step 3, Bukalah menu Wireless lagi kemudian double klik pada WLAN1 kemudian isi menu konfigurasi seperti gambar dibawah ini!


  • Mode : Station
  • SSID : MikroTik
  • Security Profile : Profile1
kemudian klik Scan :


pilihlah sesuai dengan Wifi yang ingin digunakan, lalu klik Start.

kemudian klik Apply dan Ok

4. Step 4, Bukalah menu IP kemudian pilihlah DHCP Client,
IP ---> DHCP Client
isilah Interface nya menggunakan WLAN1 :


kemudian klik Apply dan Ok

5. Step 5, bukalah menu IP kemudian pilihlah FIREWALL,
IP ---> FIREWALL

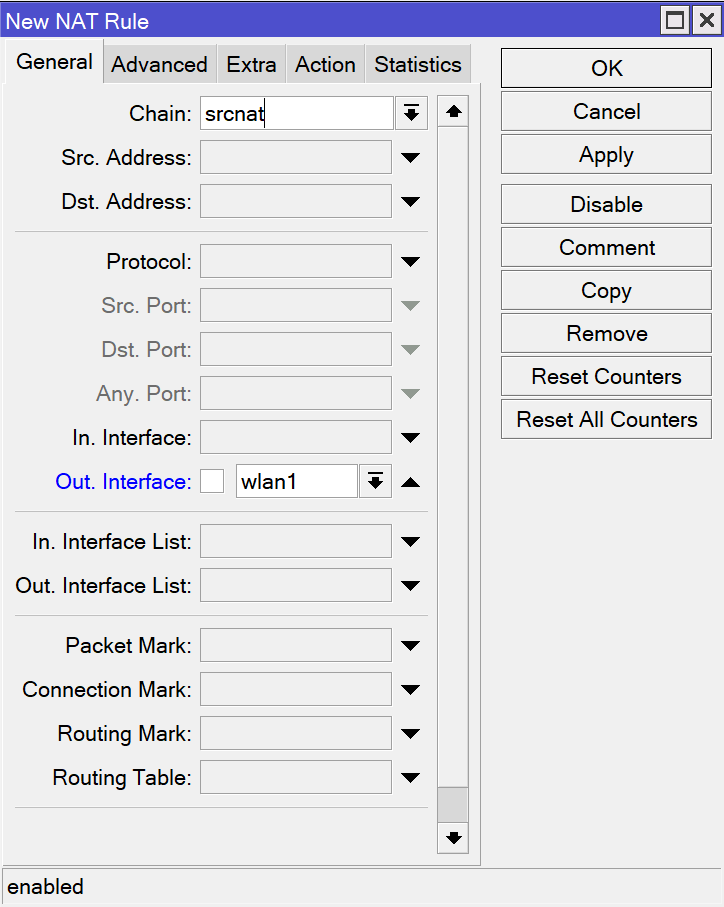

kemudian dilanjutkan dengan TAB NAT, lalu klik add (+), kemudian isilah menu konfigurasi seperti pada gambar dibawah ini!


  • Chain : srcnat
  • Out. Interface : WLAN1
kemudian dilanjutkan untuk TAB Action dengan memilih Action : masquerade




6. Step 6, Buatlah IP *sesuai kemauan masing-masing*

Contoh :

192.168.X.X/24 / 192.168.30.1/24

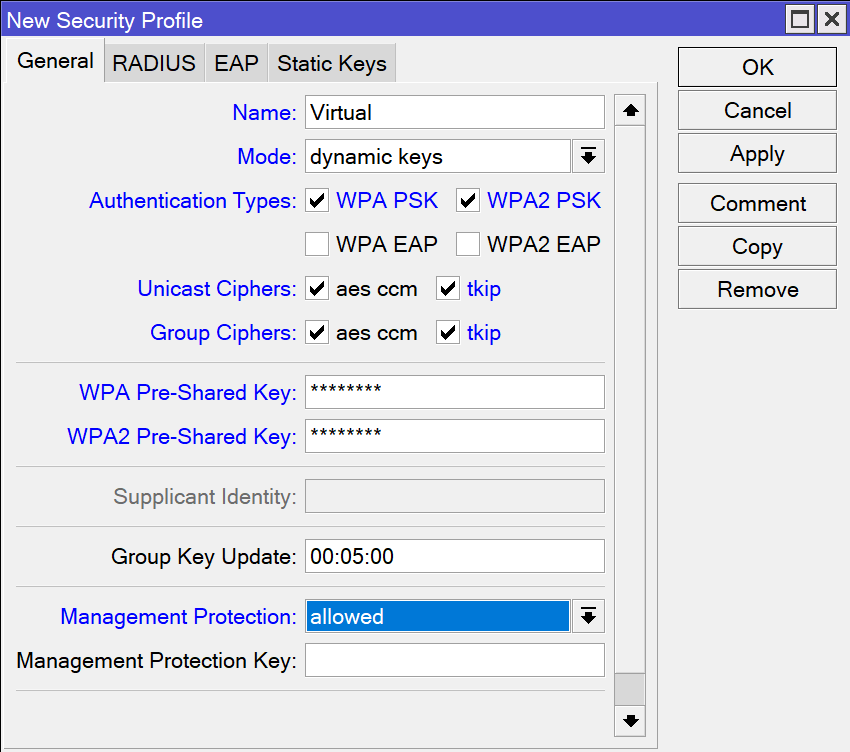

7. Step 7, Buatlah new Security Profile untuk Wireless Virtual nya :


  • Name : Virtual
  • Mode : Dynamic Keys
  • Authentication Types : WPA PSK & WPA2 PSK
  • Unicast Ciphers : aes com & tkip
  • Group Chipers : aes com & tkip
  • WPA PSK : *Password sesuai kemauan masing-masing*
  • WPA2 PSK : *Password sesuai kemauan masing-masing*
  • Management Protection : Allowed


8. Step 8, Kembali ke menu Wireless kemudian pilihlah tanda add (+) kemudian klik Virtual

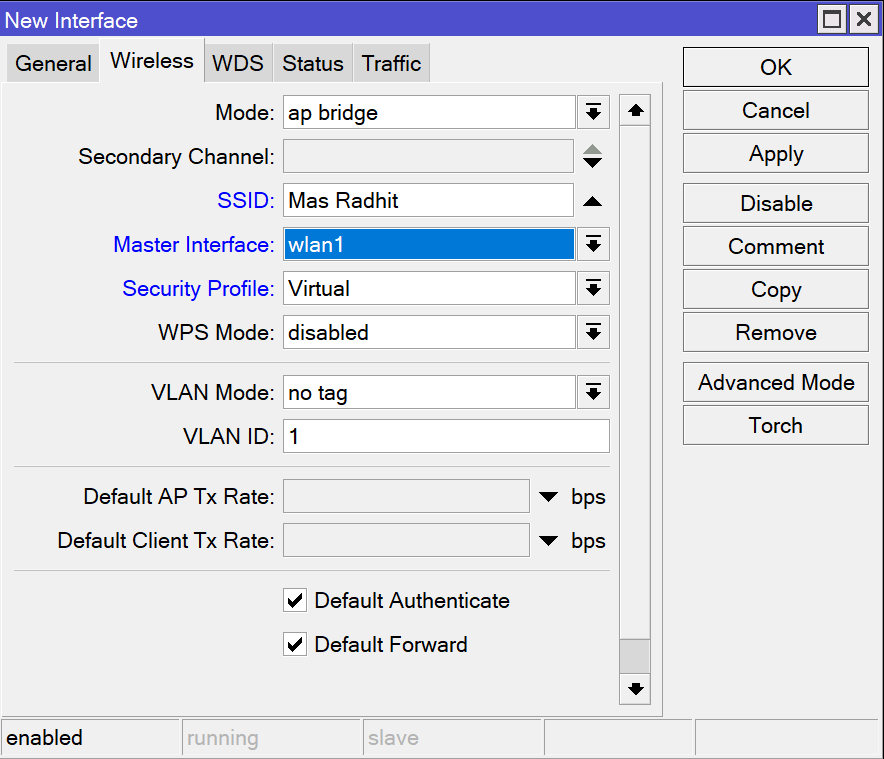

9. Step 9, Setelah meng-klik virtual akan muncul New Interface kemudian isilah apa aja yang wajib diisi, perhatikan gambar berikut!




  • Mode : AP Bridge
  • SSID : *Nama yang ingin di gunakan*
  • Master Interface : WLAN1
  • Security Profile : Visual (yang sudah dibuat di TAB Security Profile)
10. Step 10, membuat IP Address untuk meng-Connect ke Wireless Virtual nya

IP ---> Addresses :




Membuat IP Binding


1. Step 1, Kemudian bukalah IP dan klik Hotspot kemudian pilih TAB Servers :

IP ---> Hotspot ---> Servers

setelah klik Servers kemudian melanjutkan untuk memilih Interface menggunakan Interface (WLAN3) atau Interface Wireless




2. Step 2, Kemudian klik next akan muncul Local Address of Network :





3. Step 3, Kemudian klik next lagi akan muncul Address Pool of Network (IP yang akan diberikan ke client / host) :

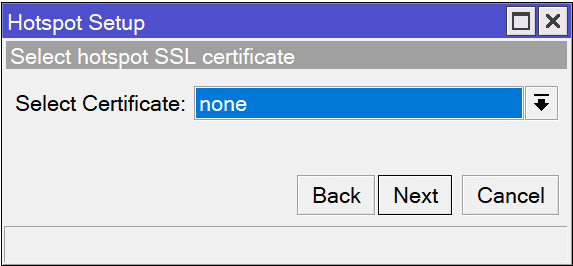

4. Step 4, Kemudian klik next lagi akan muncul Select Certificate nya :



5. Step 5, Kemudian klik next lagi akan muncul IP of SMPT Server nya :



6. Step 6, Kemudian klik next lagi akan muncul DNS Server nya di isi DNS Google (8.8.8.8)




7. Step 7, Kemudian klik next lagi akan muncul DNS Name nya di isi *sesuai kemauan masing-masing* :

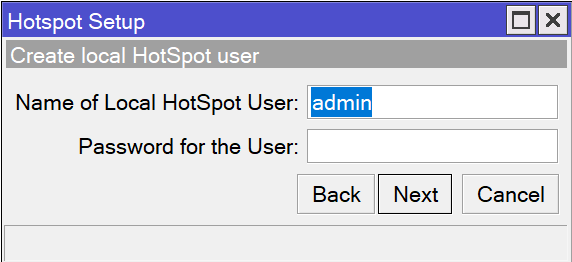

8. Step 8, Kemudian klik next lagi akan muncul Create Local Hostpot User (Skip saja) :



9. Step 9, kemudian TAB Users untuk membuat Username dan Password, dan settinglah sama dengan gambar dan penjelasan berikut!


  • Name : *bebas sesuai kemauan masing-masing*
  • password : *bebas sesuai kemauan masing-masing*



Walled Garden


1. Step 1, klik TAB Servers Profile kemudian double klik pada daftar Hotspot yang sudah dibuat, lalu di non-aktikan untuk Login by : Cookie




2. Step 2, klik TAB Walled Garden IP List kemudian klik Icon (+), dan konfigurasilah sama dengan gambar berikut!


  • Action : Drop
  • Server : *Hotspot yang sudah di buat tadi*
  • Src. Address : *IP Network pada yang sudah di buat pada Router*
  • Protocol : *tcp*
  • Dst. Port : port SSH (22)

3. Step 3, Disini langsung memakai dan membuka Software / Aplikasi puTTY
dan untuk pengisian Host Name itu menggunakan IP Gateway & menggunakan Port SSH (22)



4. Step 4, kemudian hasilnya akan sama dengan gambar berikut!




CATATAN! Walled Garden IP List sangat lah jarang digunakan dikarenakan Walled Garden IP List tidak se-akurat Firewall
