SIMPLE QUEUE WITH BURST LIMIT - QOS MIKROTIK #2



CARA MENGGUNAKAN SIMPLE QUEUE WITH BURST LIMIT - QOS

(WINBOX)

Alat dan Bahan :

• Mikrotik RouterBoard (Spek Bebas)
• Kabel LAN
• Laptop / PC

          peng-konfigurasiaan pada Simple Queue with Burst Limit sama halnya peng-konfigurasiaan pada Simple Queue, tetapi bedanya hanya ada penambahan pada :

• Burst Limit
• Burst Threshold
• Time

kemudian disini akan dijelaskan bagaimana peng-konfigurasiaan pada Simple Queue with Burst Limit

secara step by step nya :

pertama harus melakukan konfigurasi NAT terlebih dahulu :

1. Step 1, Bukalah Software / Aplikasi Winbox, kemudian dilanjutkan dengan klik menu Wireless kemudian dilanjutkan dengan meng-Enable WLAN1 :

2. Step 2, Tab Security Profiles kemudian add (+), lalu isi menu konfigurasi pada gambar dibawah ini!

• Mode : Dynamic Keys
• Authentication Types : WPA PSK & WPA2 PSK
• Unicast Ciphers : aes com & tkip
• Group Chipers : aes com & tkip
• WPA PSK : *Password Wifi*
• WPA2 PSK : *Password Wifi*
• Management Protection : Allowed

Kemudian klik Apply dan Ok

Catatan : Untuk PSK (Pre-Shared Key) menggunakan Wifi yang berada dekat pada perangkat masing-masing.

Security Profiles : mengisi Password menggunakan Password Wifi yang berada dekat perangkat masing-masing.

3. Step 3, Bukalah menu Wireless lagi kemudian double klik pada WLAN1 kemudian isi menu konfigurasi seperti gambar dibawah ini!

• Mode : Station
• SSID : MikroTik
• Security Profile : Profile1

kemudian klik Scan :



pilihlah sesuai dengan Wifi yang ingin digunakan, lalu klik Start.

kemudian klik Apply dan Ok

4. Step 4, Bukalah menu IP kemudian pilihlah DHCP Client,

IP ---> DHCP Client

isilah Interface nya menggunakan WLAN1 :

kemudian klik Apply dan Ok

5. Step 5, bukalah menu IP kemudian pilihlah FIREWALL,

IP ---> FIREWALL

kemudian dilanjutkan dengan TAB NAT, lalu klik add (+), kemudian isilah menu konfigurasi seperti pada gambar dibawah ini!

• Chain : srcnat
• Out. Interface : WLAN1

kemudian dilanjutkan untuk TAB Action dengan memilih Action : masquerade

6. Step 6, Buatlah IP *menggunakan IP Private kelas B*

Contoh :

172.16.X.X/24 / 172.16.16.1/24

7. Step 7, buka Internet & Network Setting, dilanjutkan dengan membuka Change Adapter Options,

kemudian right click di Ethernet dan memilih Properties :

8, Step 8, setelah memilih Properties, dilanjutkan dengan memilih TCP/IPv4,

Kemudian mengisi IP Address, Subnet Mask, dan Default Gateway sesuai dengan IP yang kita sudah buat di Winbox,

kemudian mengisi Preferred DNS Server :

8.8.8.8 / 8.8.4.4

Simple Queue

nah disini langsung saja pada pen-Konfigurasi pada Simple Queue secara step by step nya :

1. Step 1, Bukalah Software / Aplikasi Winbox, kemudian dilanjutkan dengan klik menu Queue hingga terbuka TAB Queue List

2. Step 2, kemudian dilanjutkan dengan klik TAB Simple Queue kemudian klik Icon add (+)

kemudian konfigurasi lah sama dengan gambar berikut!

• Name : *bebas sesuai kemauan masing-masing*
• Target : bisa menggunakan 2 metode yaitu menggunakan Port / Interface atau menggunakan IP Pada Client (Laptop / PC)

kemudian dilanjutkan dengan men-konfigurasi pada Max Limit :

Max Limit disini akan menggunakan target Upload dan Download yang sama contoh : 2M / 2M

Max Limit pada Upload :

• Max Limit pada Upload : *sesuai kebutuhuan masing-masing*

Max Limit pada Download :

• Max Limit pada Download : *sesuai kebutuhuan masing-masing*

kemudian dilanjutkan dengan men-konfigurasi pada Burst Limit :

Burst Limit pada Upload :

• Burst Limit pada Upload : *sesuai kebutuhan masing-masing tetapi target Upload pada Burst Limit yang di pakai harus lebih tinggi dibandingkan target Upload pada Max Limit*

Burst Limit pada Download :

• Burst Limit pada Download : *sesuai kebutuhan masing-masing tetapi target Download pada Burst Limit yang di pakai harus lebih tinggi dibandingkan target Download pada Max Limit*

CATATAN! penargetan pada Burst Limit harus menggunakan target yang lebih tinggi dari target Max Limit

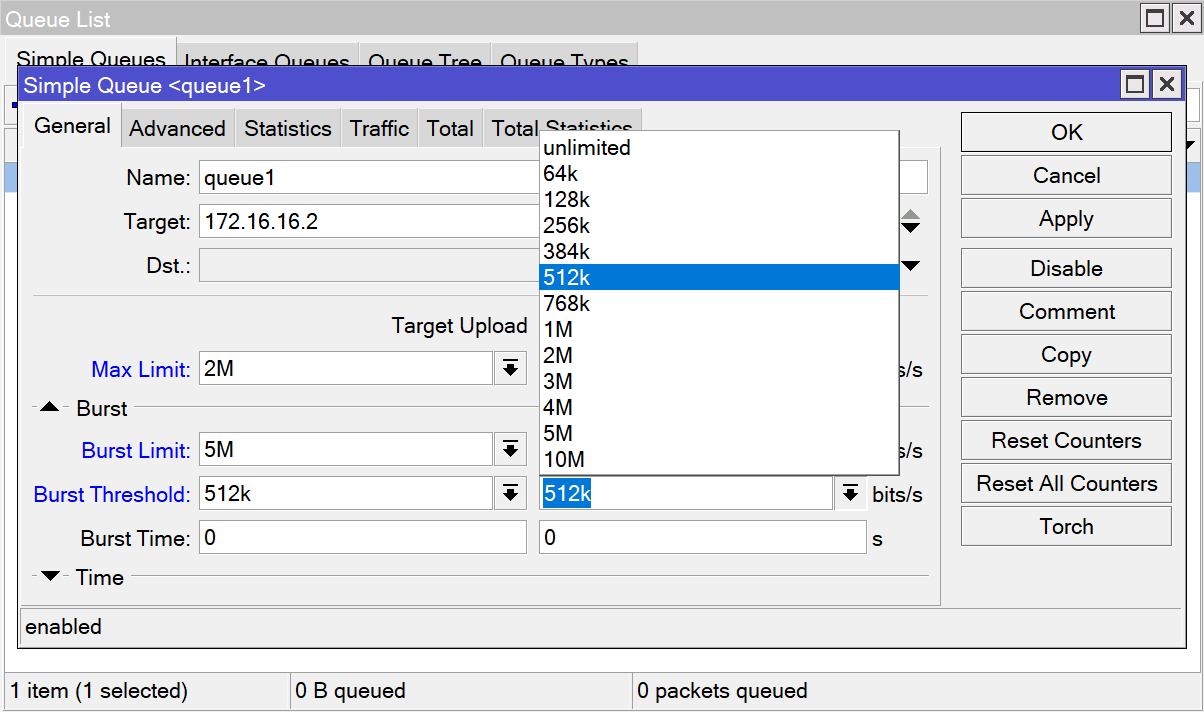

kemudian dilanjutkan dengan men-konfigurasi pada Burst Threshold :

Burst Threshold pada Upload :

• Burst Treshold pada Upload : *sesuai kebutuhan masing-masing tetapi target Upload pada Burst Threshold yang di pakai harus lebih rendah dibandingkan target Upload pada Max Limit dan pada target Upload Burst Limit*

Burst Treshold pada Download :

• Burst Treshold pada Download : *sesuai kebutuhan masing-masing tetapi target Download pada Burst Threshold yang di pakai harus lebih rendah dibandingkan target Download pada Max Limit dan pada target Download Burst Limit*

CATATAN! penargetan pada Burst Treshold harus menggunakan target yang lebih rendah dari target Max Limit dan Pada target Burst Limit

kemudian dilanjutkan dengan men-konfigurasi pada Burst Time :

Burst Time pada target Upload dan Download harus sama :

• Burst Time pada Upload dan Download : *bebas sesuai kebutuhan masing-masing*

3. Step 3, kemudian bukalah Search Engine masing-masing kemudian ketik pada Search Box nya Speedtest by Ookla

lalu kemudian mencoba untuk menge-check Upload dan Download Mbps nya :

dan ini dari hasil Traffic Simple Queue with Burst Limit :
