OSPF MULTI AREA - DYNAMIC ROUTING #7



TEKNIK OSPF MULTI AREA - DYNAMIC ROUTING

(WINBOX)

Alat dan Bahan :

  • Mikrotik RouterBoard (Spek Bebas)
  • Kabel LAN
  • Laptop / PC
        Multi Area adalah nama lain dari Non Backbone, OSPF terdapat konfigurasi OSPF Non Backbone atau Multi Area :


ini merupakan Topologi :



disini akan dijelaskan peng-Konfigurasian pada OSPF Non Backbone secara step by step :


R - 1


1. Step 1, ke menu Interface lalu klik Icon (+), dan pilih menu Bridge dan settinglah sama dengan gambar berikut!


  • Name : Loopback



2. Step 2, buatlah 3 IP yaitu :


IP Gateway R -1 - R - 2 : X.X.X.X/24  |  12.12.12.1/24
IP Router : X.X.X.X/24  |  192.168.1.1/24
IP ID : X.X.X.X  |  1.1.1.1



3. Step 3, bukalah Packages Routing kemudian klik OSPF kemudian ke TAB Interface lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!




4. Step 4, kemudian ke TAB Areas lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!

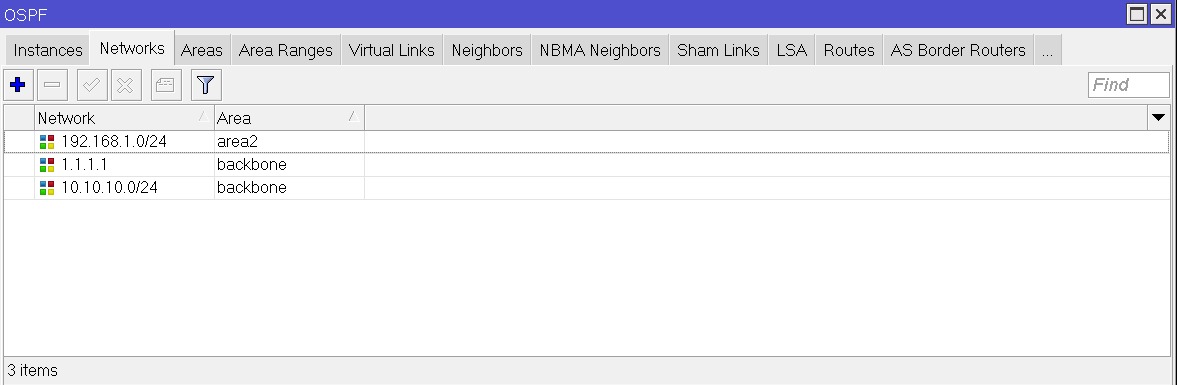

5. Step 5, kemudian ke TAB Network lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


  • Areas : *backbone*

6. Step 6, kemudian ke TAB Istances lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


  • Router ID : *Router ID yang sudah dibuat tadi*
  • Redistribute Connected Routes : *as type 1*







R - 2


1. Step 1, ke menu Interface lalu klik Icon (+), dan pilih menu Bridge dan settinglah sama dengan gambar berikut!


  • Name : Loopback



2. Step 2, buatlah 4 IP yaitu :


IP Gateway R -1 - R - 2 : X.X.X.X/24  |  10.10.10.2/24
IP Gateway R -2 - R - 3 : X.X.X.X/24  |  20.20.20.1/24
IP Router : X.X.X.X/24  |  192.168.2.1/24
IP ID : X.X.X.X  |  2.2.2.2






3. Step 3, bukalah Packages Routing kemudian klik OSPF kemudian ke TAB Interface lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!

Pada Gateway R - 1 - R - 2 :


  • Interface : *yang mengarah ke Gateway R - 1 - R - 2*


Pada Gateway R - 2 - R - 3 :


  • Interface : *yang mengarah ke Gateway R - 2 - R - 3*


Pada Client  :


  • Interface : *yang mengarah ke Laptop / PC*

4. Step 4, kemudian ke TAB Areas lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!



  • Area ID : *yang satu segment dengan IP Backbone*


5. Step 5, kemudian ke TAB Network lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


Pada ID :


  • Area : *backbone*


Pada Gateway R - 1 - R - 2 :


  • Area : *backbone*

Pada Gateway R - 2 - R - 3 :


  • Area : *Area1*

Pada Client  :


  • Area : *backbone*


6. Step 6, kemudian ke TAB Istances lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


  • Router ID : *Router ID yang sudah dibuat tadi*
  • Redistribute Connected Routes : *as type 1*






R - 3


1. Step 1, ke menu Interface lalu klik Icon (+), dan pilih menu Bridge dan settinglah sama dengan gambar berikut!


  • Name : Loopback



2. Step 2, buatlah 3 IP yaitu :


IP Gateway R -2 - R - 3 : X.X.X.X/24  |  20.20.20.2/24
IP Router : X.X.X.X/24  |  192.16832.1/24
IP ID : X.X.X.X  |  3.3.3.3




3. Step 3, bukalah Packages Routing kemudian klik OSPF kemudian ke TAB Interface lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!

Pada Gateway R - 3 - R - 4 :


  • Interface : *yang mengarah ke Gateway R - 2 - R - 3*


Pada Client  :


  • Interface : *yang mengarah ke Laptop / PC*

4. Step 4, kemudian ke TAB Areas lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!



  • Area ID : *yang satu segment dengan IP Backbone*


5. Step 5, kemudian ke TAB Network lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


Pada ID :


  • Area : *area1*


Pada Gateway R - 2 - R - 3 :


  • Area : *Area1*

Pada Client  :


  • Area : *area1*


6. Step 6, kemudian ke TAB Istances lalu klik Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


  • Router ID : *Router ID yang sudah dibuat tadi*
  • Redistribute Connected Routes : *as type 1*
