STATIC ROUTE 5 PERSON - ROUTING #2



CARA MENGGUNAKAN STATIC ROUTE 5 PERSON - ROUTING

(WINBOX)

Alat dan Bahan :

  • Mikrotik RouterBoard (Spek Bebas)
  • Kabel LAN
  • Laptop / PC
          Routing adalah menghubungkan kedua buah network yang berbeda agar saling terhubung ke jaringan satu sama lain. jenis Routing ada 2 yaitu ;
  • Static
  • Dynamic
dan pada blog kali ini akan dijelaskan bagaimana cara me-Routing Static 5 Person secara step by step :



WINBOX

A. Static Route pada Router 1


1. Step 1, buatlah 2 IP yaitu :


IP Router : X.X.X.X/24  |  192.168.2.2/24
IP Gateway : X.X.X.X/24  |  10.10.10.1/24

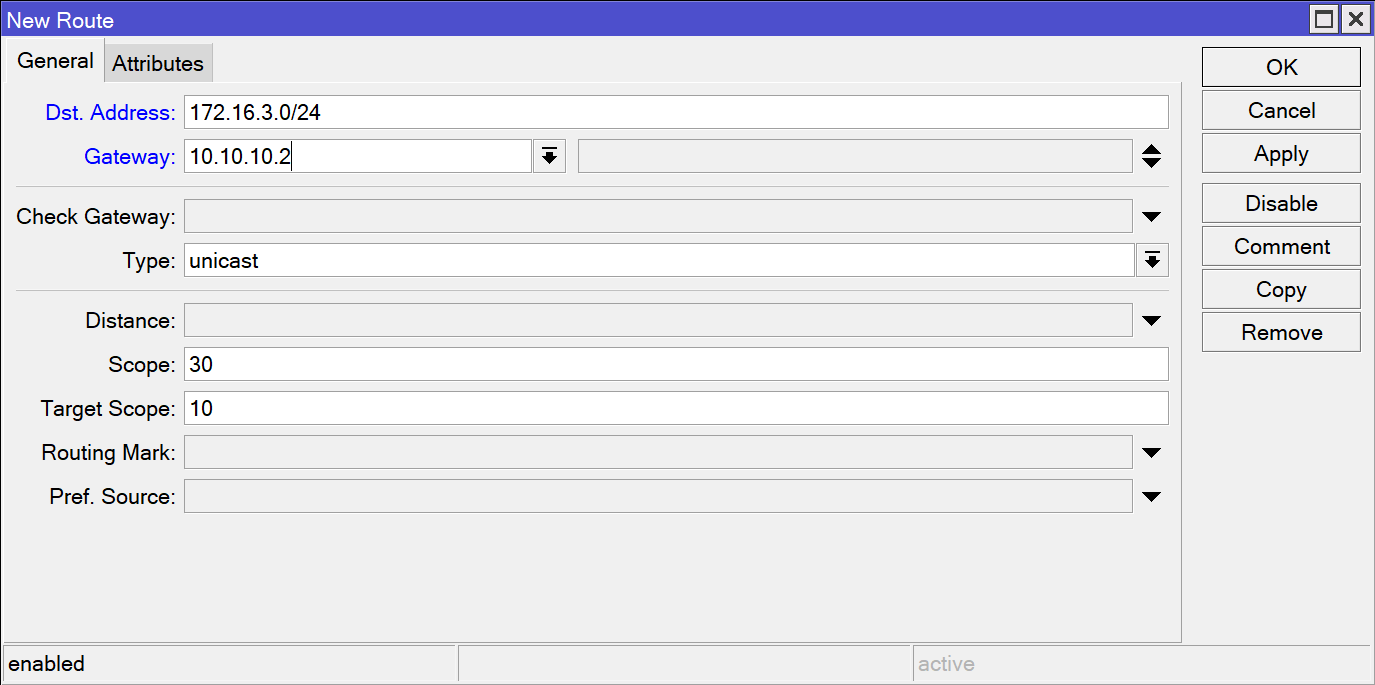

2. Step 2, bukalah Packages IP kemudian klik Routes kemudian Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


a. Konfigurasi pada IP pada Client Router 2 :



  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 2*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 - 2*

Konfigurasi pada Gateway pengubung Router 2 - Router 3 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 2 - Router 3*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 - 2*


c. Konfigurasi pada IP pada Client Router 3 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 3*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 -2*


Konfigurasi pada Gateway pengubung Router 3 - Router 4 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 3 - Router 4*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 - 2*


c. Konfigurasi pada IP pada Client Router 4 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 4*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 -2*


Konfigurasi pada Gateway pengubung Router 4 - Router 5 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 4 - Router 5*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 - 2*

c. Konfigurasi pada IP pada Client Router 5 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 5*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 -2*




B. Static Route pada Router 2


Static Route pada Router 2 :


1. Step 1, Step 1, buatlah 3 IP yaitu :

IP Router : X.X.X.X/24  |  192.168.3.3/24
IP Gateway Router 1 - 2 : X.X.X.X/24  |  10.10.10.2/24
IP Gateway Router 2 - 3 : X.X.X.X/24  |  20.20.20.1/24





2. Step 2, bukalah Packages IP kemudian klik Routes kemudian Icon (+) kemudian konfigurasilah sama dengan gambar berikut!

Routes untuk Default Route :


  • Dst Address : 0.0.0.0/0
  • Gateway : 10.10.10.1 ( Gateway Router1 )

a. Konfigurasi pada IP pada Client Router 1 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 1*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 - 2*


b. Konfigurasi pada IP pada Client Router 3 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 3*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 2 - 3*

Konfigurasi pada Gateway pengubung Router 3 - Router 4 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 3 - Router 4*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 2 - 3*

c. Konfigurasi pada IP pada Client Router 4 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 4*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 2 - 3*

Konfigurasi pada Gateway pengubung Router 4 - Router 5 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 4 - Router 5*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 2 - 3*

c. Konfigurasi pada IP pada Client Router 5 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 5*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 2 - 3*





C. Static Route pada Router 3


Static Route pada Router 3 :


1. Step 1, Step 1, buatlah 3 IP yaitu :

IP Router : X.X.X.X/24  |  192.168.4.4/24
IP Gateway Router 2 - 3 : X.X.X.X/24  |  20.20.20.2/24
IP Gateway Router 3 - 4 : X.X.X.X/24  |  30.30.30.1/24




2. Step 2, bukalah Packages IP kemudian klik Routes kemudian Icon (+) kemudian konfigurasilah sama dengan gambar berikut!

Routes untuk Default Route :


  • Dst Address : 0.0.0.0/0
  • Gateway : 20.20.20.1 ( Gateway Router3 )


a. Konfigurasi pada IP pada Client Router 1 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 1*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 2 - 3*


b. Konfigurasi pada IP pada Client Router 2 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 2*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 2 - 3*


Konfigurasi pada Gateway pengubung Router 1 - Router 2 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 1 - Router 2*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 2 - 3*

c. Konfigurasi pada IP pada Client Router 4 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 4*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 3 - 4*


Konfigurasi pada Gateway pengubung Router 4 - Router 5 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 4 - Router 5*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 3 - 4*

d. Konfigurasi pada IP pada Client Router 5 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 5*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 3 - 4*




D. Static Route pada Router 4


Static Route pada Router 4 :


1. Step 1, Step 1, buatlah 3 IP yaitu :

IP Router : X.X.X.X/24  |  192.168.5.5/24
IP Gateway Router 3 - 4 : X.X.X.X/24  |  30.30.30.2/24
IP Gateway Router 4 - 5 : X.X.X.X/24  |  40.40.40.1/24




2. Step 2, bukalah Packages IP kemudian klik Routes kemudian Icon (+) kemudian konfigurasilah sama dengan gambar berikut!

Routes untuk Default Route :


  • Dst Address : 0.0.0.0/0
  • Gateway : 30.30.30.1 ( Gateway Router4 )


a. Konfigurasi pada IP pada Client Router 1 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 1*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 3 - 4*

b. Konfigurasi pada IP pada Client Router 2 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 2*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 3 - 4*


Konfigurasi pada Gateway pengubung Router 1 - Router 2 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 1 - Router 2*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 3 - 4*

Konfigurasi pada Gateway pengubung Router 2 - Router 3 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 2 - Router 3*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 3 - 4*

c. Konfigurasi pada IP pada Client Router 5 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 5*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 4 - 5*






E. Static Route pada Router 5


1. Step 1, buatlah 2 IP yaitu :


IP Router : X.X.X.X/24  |  192.168.6.1/24
IP Gateway : X.X.X.X/24  |  40.40.40.2/24




2. Step 2, bukalah Packages IP kemudian klik Routes kemudian Icon (+) kemudian konfigurasilah sama dengan gambar berikut!

Routes untuk Default Route :


  • Dst Address : 0.0.0.0/0
  • Gateway : 40.40.40.1 ( Gateway Router5 )

a. Konfigurasi pada IP pada Client Router 1 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 1*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 4 - 5*

b. Konfigurasi pada IP pada Client Router 2 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 2*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 1 - 2*

Konfigurasi pada Gateway pengubung Router 1 - Router 2 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 1 - Router 2*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 4 - 5*

c. Konfigurasi pada IP pada Client Router 3 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 3*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 4 - 5*

Konfigurasi pada Gateway pengubung Router 2 - Router 3 :


  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 2 - Router 3*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 4 - 5*

d. Konfigurasi pada IP pada Client Router 4 :


  • Dst. Address : *diisi sesuai ketentuan IP pada Client Router 4*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 4 - 5*

Konfigurasi pada Gateway pengubung Router 3 - Router 4 :



  • Dst. Address : *diisi sesuai ketentuan gateway penghubung Router 3 - Router 4*
  • Gateway : *menggunakan Gateway Router 2 yang terhubung pada Router 4 - 5*
