TUNNEL L2TP - TUNNEL #6



TEKNIK TUNNEL L2TP - TUNNEL

(WINBOX)

Alat dan Bahan :

  • Mikrotik RouterBoard (Spek Bebas)
  • Kabel LAN
  • Laptop / PC
          Tunnel L2TP memiliki fungsi sama dengan Tunnel PP-TP yang berkerja sebegai type VPN yang paling dasar, sederhana, dan fleksible.

ini sama aja dengan PP-TP ditambah dengan L2F

Tunnel L2TP bisa dikombinasikan dengan IPsec dan menjadi L2TP/IPsec
  • Port : UDP 1701
ini merupakan Topologi pada Tunnel L2TP :



disini akan dijelaskan peng-Konfigurasian pada Tunnel L2TP secara step by step :

Server

Konfigurasi NAT terlebih dahulu

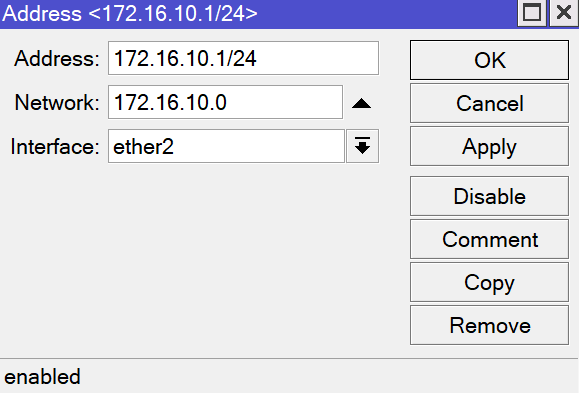

1. Step 1, buatlah IP yaitu :


IP Router : X.X.X.X/24  |  172.16.10.1/24



2. Step 2, kemudian klik Menu PPP, kemudian klik L2TP Server dan konfigurasilah sama dengan gambar berikut!


  • Enable : diaktifkan


kemudian dilanjutkan dengan klik TAB Secret, lalu klik Icon (+), dan konfigurasilah sama dengan gambar berikut!


  • Name : *bebas sesuai kemauan masing-masing & sesuai situasi dan kondisi*
  • Password : *bebas sesuai kemauan masing-masing & sesuai situasi dan kondisi*
  • Service : *l2tp*
  • Local Address : *bebas sesuai kemauan masing-masing & sesuai situasi dan kondisi dan harus satu segment dengan Remote Address*
  • Remote Address : *bebas sesuai kemauan masing-masing & sesuai situasi dan kondisi dan harus satu segment dengan Local Address*


3. Step 3, kemdudian bukalah Packages IP kemudian klik Routes kemudian Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


  • Dst. Address : *IP router Client*
  • Gateway : *Gateway Tunnel milik Client*





Client

Konfigurasi NAT terlebih dahulu


1. Step 1, buatlah IP yaitu :


IP Router : X.X.X.X/24  |  172.16.20.1/24



2. Step 2, kemudian ke Interface kemudian lalu klik Icon (+) kemudian klik L2TP Client dan konfigurasilah sama dengan gambar berikut!




  • Connect To : *IP Dynamic pada Server*
  • User : *username yang sudah dibuat oleh Server*
  • Password : *password yang sudah dibuat oleh Server*


3. Step 3, kemdudian bukalah Packages IP kemudian klik Routes kemudian Icon (+) kemudian konfigurasilah sama dengan gambar berikut!


  • Dst. Address : *IP router pada Server*
  • Gateway : *Gateway Tunnel milik Server*
